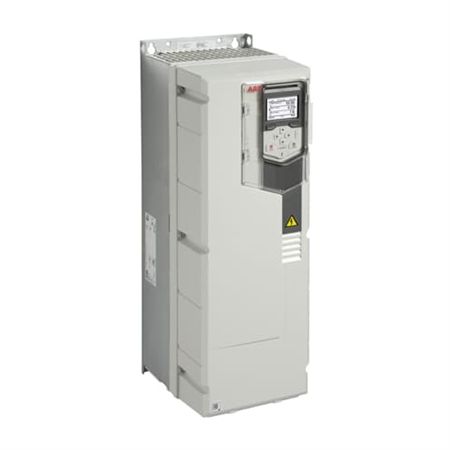

ABB ACS580-01-089A-4+B056 3AXD50001063115 Frequency Converter PN: 45 kW, IN: 89 A
Ordering
Country of Origin:Finland (FI)
Customs Tariff Number:850440
Invoice Description:ACS580-01-089A-4+B056 PN: 45 kW, IN: 89 A
Made To Order:Yes
Minimum Order Quantity:1 piece
Order Multiple:1 piece
Quote Only:No
Selling Unit of Measure:piece
Container Information
Gross Volume:34.214 dm³
Dimensions
Product Net Weight:23.00 kg
50.71 lb
Product Net Depth / Length:265.00 mm
10.433 in
Product Net Height:636 mm
25.039 in
Product Net Width:203.00 mm
7.992 in
Package Level 1 Depth / Length:794 mm
31.260 in
Package Level 1 Height:358 mm
14.094 in
Package Level 1 Width:278 mm
10.945 in
Technical
Number of Phases:3
Degree of Protection:IP55
Enclosure Type NEMA:Type12
Sound dB (A):70 dB(A)
Frequency (f):47 ... 63 Hz
Frame Size:R4
Output Current, Heavy-Duty Use (IHD):72 A
Output Current, Light-Overload Use (ILD):83 A
Output Current, Normal Use (In):89 A
Output Power, Heavy-Duty Use (PHD):37 kW
Output Power, Light-Overload Use (PLD):45 kW
Output Power, Normal Use (Pn):45 kW
Apparent Power Output:62 kV·A
Efficiency Level:IE2
Standby Loss:21 W
Complete Drive Module Efficiency (61800-9-2):
Operating Point Frequency / Current Absolute Loss Efficiency Relative Loss
0/25 % 292 W 92.0 % 0.5 %
0/50 % 413 W 94.0 % 0.7 %
0/100 % 783 W 94.2 % 1.3 %
50/25 % 319 W 95.6 % 0.5 %
50/50 % 468 W 96.6 % 0.8 %
50/100 % 901 W 96.7 % 1.5 %
90/50 % 518 W 97.9 % 0.8 %
90/100 % 1059 W 97.8 % 1.7 %
Additional Information
Product Main Type:ACS580-01
Product Name:Frequency converter
Classifications
ETIM 7:EC001857 - Frequency converter =< 1 kV
